PSSystem Architecture & Product Overview
جعبه خنثی Four Inlet Six Outlet Neutral Box یک-هدف ماژول توزیع برق اضافی-است که برای ماموریت-زیرساخت خط IV حیاتی که توپولوژی ورودی چهار منبع- را می طلبد، ساخته شده است. این مؤلفه با تراکم بالا، چهار پایانه تغذیه اصلی جداشده از نظر ساختاری (تعیین شده به عنوان منابع A، B، C و D)، یک باسبار خنثی نصب‌شده با اندازه بزرگ-و شش خروجی بار کاملاً مستقل را در یک فضای ذخیره‌سازی- یکپارچه می‌کند.
یکی از ویژگی های تعیین کننده این واحد، پیکربندی فاز بسیار تطبیقی آن است: به طور بومی از چهار ورودی تک فاز مجزا (L+N)، پیکربندی های استاندارد سه فاز (L1/L2/L3+N) یا ترکیب های ترکیبی پیچیده (مانند دو{{6} سه{7} تک فاز و دو فاز) پشتیبانی می کند. این به تیم‌های مهندسی اجازه می‌دهد تا یک ماژول استاندارد شده واحد را در شبکه‌های پیچیده و چند منبع{9} که ترکیبی از برق شهری، ژنراتورهای دیزلی، اینورترهای خورشیدی، و بانک‌های ذخیره باتری هستند، مستقر کنند.
ماتریس ویژگی های محصول
1. Quad-ورودی‌های اضافی خوراک: چهار پایانه ورودی مجزا و جدا از هم فیزیکی که از طرح‌های جامع قدرت پشتیبان A/B/C/D پشتیبانی می‌کنند.
2.Havy{1}}حامل خنثی یکپارچه: مجهز به یک میله خنثی بزرگ نصب شده در کارخانه-که با ظرفیت انبوه باسبار اصلی (200A) مطابقت دارد، و به‌طور ایمن جریان‌های هارمونیک افزودنی و خنثی را در طول بارگیری همزمان چند منبع{{5}.
3. رتبه‌بندی جریان مقیاس‌پذیر: طراحی شده بر اساس معماری گذرگاه اصلی استاندارد 200A (با ارتقاء اختیاری به 250A یا 300A). شش پریز شعبه دارای رتبه استاندارد 63A هستند و گزینه‌های کارخانه‌ای 80A و 100A سنگین برای حلقه‌های توزیع برق بالا-در دسترس هستند.
4. درب شفاف بازرسی اپتیکال: محفظه PA66 مقاوم در برابر ضربه-مقاوم در برابر ضربه V-0 شعله-با یک پوشش پلی کربنات شفاف پوشیده شده است. لیزری{7}}که با یک شماتیک سیم کشی صریح حکاکی شده است، امکان بازرسی لحظه ای بصری ترمینال و تصویربرداری حرارتی بدون مانع را بدون برداشتن پوشش فراهم می کند.
5. ارتعاش-پایه های عایق: دارای یک مکانیسم چین دار تخصصی خود{2}}که پیچ گوشتی های جهانی را می پذیرد. گشتاور سفت شدن دقیق بیشتر یا مساوی 1.2 N·m، حداقل مقاومت تماس کمتر یا مساوی 0.35 mΩ، و رتبه دی الکتریک قوی بزرگتر یا مساوی 2.5 کیلو ولت برای محافظت در برابر آسیب افزایش ولتاژ تحت محدوده دمای فعال 40- درجه تا +85 را تضمین می کند.

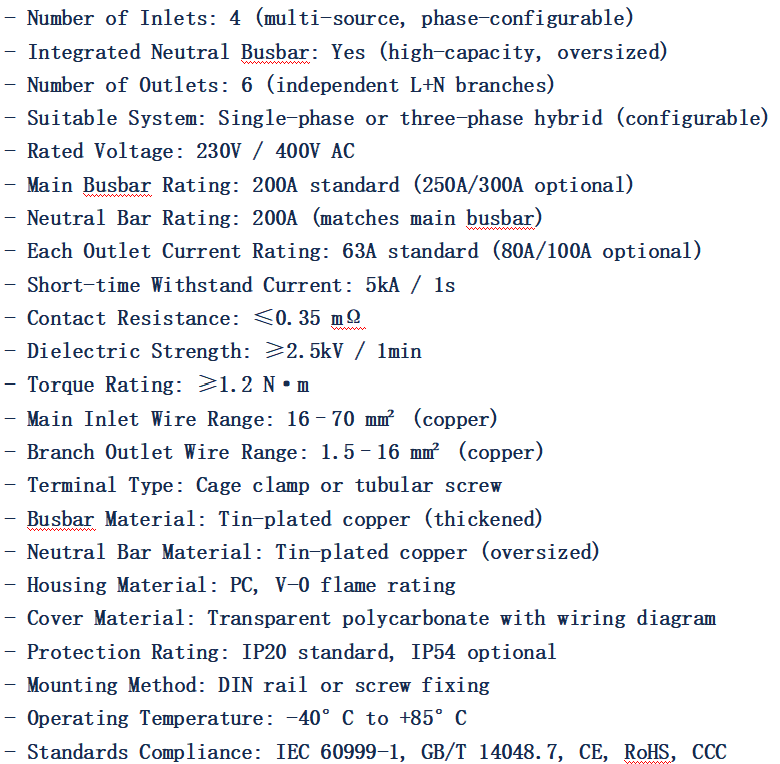

مشخصات فنی
کل هزینه مالکیت (TCO) و ارزش خدمات
این ماژول با ادغام یک شبکه ورودی برق چهار منبع و توزیع خنثی مشترک در یک ردپای یکپارچه، ادغام‌کنندگان سیستم را قادر می‌سازد تا 55 درصد از فضای پانل داخلی را بازیابی کنند. ماتریس باسبار از پیش مهندسی شده و یکپارچه سیم‌کشی جامپر خارجی را حذف می‌کند و هزینه‌های نصب و راه‌اندازی چند منبع را تقریباً 50% کاهش می‌دهد. علاوه بر این، از آنجایی که هر شش شاخه خروجی دارای ایزوله خودکار و انعطاف‌پذیری اندازه‌گیری سیم پهن هستند، سیستم اجازه می‌دهد تا بدون نیاز به تعویض سخت‌افزار اصلی، مقیاس‌بندی بار بدون دردسر-را در آینده انجام دهد.
